Takshak CAM

Che cos'è Takshak

• Riconoscimento automatico feature — le feature lavorabili escono dal solido stesso, raggruppate per ruolo. Niente operazioni da piazzare a mano una per una.
• B-rep vero, e anche le mesh — selezioni facce, spigoli e vertici sul modello reale; raccordature, smussature, contornature e catene manuali lavorano sulla geometria effettiva. Una mesh non ha facce da selezionare, quindi il riconoscimento e la selezione delle facce richiedono un solido — le mesh si importano per le operazioni manuali. Le facce e gli spigoli selezionati restano con l'operazione dopo il calcolo — cambi la selezione e rigeneri.
• Una libreria 3 assi completa — foratura e alesatura, spianatura, tasche, sgrossatura adattiva ad alta velocità, contornatura, incisione e incisione a V, fresatura filetti, cave a T e code di rondine.
• Finitura 3D — parallelo, cresta costante, Z costante, matita e traccia 3D, con contatto reale di fresa piana, sferica, toroidale e conica sferica.
• 4 assi rotativo, tre contesti — blocchi l'asse ed esegui qualsiasi operazione a 3 assi sulla faccia esposta; tieni A in rotazione per le operazioni di tipo tornitura e per quelle avvolte; oppure accoppi X, Y, Z e A su ogni movimento di taglio.
• Finitura rotativa certificata contro le collisioni — Contornatura, Parallelo e Finitura geodetica sono verificate ciascuna contro l'intero solido, e ciò che non si riesce a liberare viene rifilato e segnalato. Mai un sovrataglio silenzioso.
• Verificato prima di tagliare — i percorsi 3D e rotativi sono controllati per le collisioni, e l'intera lavorazione si riproduce con l'utensile e il suo portautensile che percorrono il movimento emesso, prima che venga scritta una riga.
• Trentacinque post processor integrati — diciotto dialetti di controllo fra metrico e pollici: Fanuc, Haas, Mazak, Siemens, Heidenhain, Okuma, Brother, Doosan e altri, fino a Mach3, LinuxCNC e GRBL — con una libreria macchine e una utility post processor per modificare un post integrato o scriverne uno tuo.
• Libreria utensili e libreria materiali — quattordici tipi di utensile precaricati con 146 frese, e avanzamenti e giri ricavati dalle velocità di taglio del metallo duro e dell'HSS e da una curva di carico truciolo — un valore di partenza, mai una sovrascrittura.
• Nesting e riscalatura — molte copie o molti pezzi su una sola lastra con un solo cambio per utensile, e le unità discordanti intercettate all'importazione.
• La tua geometria resta sul tuo computer — niente cloud, niente telemetria; dopo un'attivazione una tantum Takshak lavora offline, e il controllo giornaliero della versione si può disattivare.
• Di tua proprietà — una licenza perpetua una tantum, aggiornata fino alla prossima versione maggiore, spostabile su un altro computer quando ti serve.

Una libreria di operazioni completa

Fori & cavità coniche

• Foratura — fora a rompitruciolo uno o molti fori identici in asse in un'unica operazione, con le passate di scarico truciolo e una sosta opzionale.
• Alesatura — interpola elicoidalmente una fresa per portare un foro a un diametro maggiore della fresa stessa, con sgrossatura multipassata della corona.
• Rampa elicoidale — fa scendere a spirale una fresa normale lungo una parete conica: svasature, imbocchi smussati, sedi coniche.
• Tuffo con punta a V — forma l'intero cono in un solo tuffo con l'angolo corrispondente.

Spianature, tasche & sgrossatura

• Spianatura — asporta un piano superiore fino a quota, in concordanza o in discordanza, con entrata a tuffo o elicoidale.
• Tasca — svuota una tasca chiusa fino al fondo con sovrametallo sulle pareti e una passata di finitura opzionale.
• Sgrossatura adattiva — sgrossatura ad alta velocità a impegno costante — passate profonde, dolci con l'utensile.
• Sgrossatura tasca 3D — svuota una cavità 3D fino al fondo, sull'intero pezzo o dentro una zona che selezioni, con il modo ripresa per l'utensile successivo.
• Tasca in rampa & Finitura in rampa — svuotamento in rampa dell'incavo più una passata di finitura dedicata sulle sue pareti.
• Sgrossatura nocciolo & Finitura nocciolo — sgrossa tutto attorno a un nocciolo o a una sporgenza, pareti dritte o con sformo, tenendo conto delle isole, poi rifinisce la faccia con sformo.
• Tasca inclinata — tasche con il fondo inclinato, non piano.
• Rampa — una passata di entrata in rampa sull'intero pezzo o su una catena che selezioni.

Profili & contorni

• Contornatura / Contornatura interna — fresatura di profilo fuori o dentro una delimitazione, con entrata/uscita e più passate.
• Contornatura ad archi / Contornatura interna ad archi — profili approssimati ad archi per pareti G2/G3 lisce invece di segmenti sfaccettati, all'esterno o all'interno.
• Contornatura sagoma — contorna il profilo esterno proiettato del pezzo, ricavato dalla tassellatura, quindi funziona su una mesh come su un solido.
• Catene aperte & manuali — segue uno spigolo aperto o una catena che selezioni a mano.

Finitura 3D

• Parallelo — finitura a passate parallele su una superficie 3D, sull'intero pezzo o su una zona selezionata, con contatto reale di fresa piana/sferica/toroidale/conica sferica.
• Cresta costante — finitura che mantiene un'altezza cresta uniforme al variare della curvatura.
• Finitura a Z costante — passate a quota Z costante che rifiniscono le pareti ripide livello per livello, sull'intero pezzo o su una zona selezionata.
• Matita — ripulisce gli spigoli interni dove un utensile di finitura più grande non è arrivato.
• Traccia — inseguimento di una curva 3D lungo uno spigolo o una catena selezionata.

Incisione

• Incisione in mezzeria — la punta dell'utensile percorre ogni catena di spigoli selezionata alla profondità che imposti; la larghezza della linea segue l'angolo della V e il piattino in punta.
• Incisione a V — segue l'asse mediano di una regione chiusa a profondità variabile, così gli angoli vengono vivi. Selezioni le facce delle lettere e il profilo con le sue isole arriva insieme.

Raccordi & smussi

• Raccordatura (di forma o fresata) — arrotonda uno spigolo a un raggio, formato da un utensile corrispondente o fresato con una sferica.
• Smussatura & gola a V (di forma o fresata) — smussa uno spigolo o taglia una gola a V, formata da una fresa per smussi / punta a V oppure fresata.

Fresatura filetti

• Fresatura filetti — filetti interni ed esterni per interpolazione elicoidale, con un elenco delle misure e il rilevamento automatico interno/esterno dalla faccia selezionata.

Scanalature & sottosquadri

• Cava a T — sottosquadro con fresa a disco: selezioni il fondo della cava e Takshak taglia la T dentro una scanalatura verticale già fatta, con il franco del collo verificato.
• Coda di rondine — la sorella a fianchi inclinati, tagliata con un disco a coda di rondine dalla stessa selezione.

4 assi rotativo, fatto come si deve

Takshak guida un unico asse A rotante attraverso tre contesti, chiamati a schermo esattamente come qui. Aggiungi indexazione blocca l'asse a un angolo qualsiasi e ti mette a disposizione tutta la libreria a 3 assi qui sopra per la faccia esposta — un contesto indexato è a 3 assi su una rotazione, quindi non viene sospeso niente. Rotativo tiene A in rotazione durante il taglio, per le operazioni di tipo tornitura e per quelle avvolte. 4 assi simultanei è l'insieme guidato dalla selezione, dove X, Y, Z e A si muovono insieme su ogni movimento di taglio.

Operazioni rotative

• Foratura & alesatura rotative — fori radiali sul pezzo.
• Spianatura, gole & gradini OD rotativi — spianatura di tipo tornitura, gole e diametri a gradini.
• Sgrossatura rotativa — sgrossatura cilindrica, sgrossatura adattiva ad alta velocità e sgrossatura a livelli sul grezzo rotativo; l'Adattiva e la Sgrossatura a livelli funzionano anche in modo ripresa, tagliando solo dove l'utensile precedente non è arrivato.
• Svuotamento rotativo — svuotamento di scanalature, tasche e feature attorno alle feature riconosciute.
• Perni eccentrici — lavorazione dei perni di manovella: svuotamento della campata attorno al perno in orbita, poi una finitura di tornitura orbitale con movimento accoppiato Y-Z-A.
• Raccordatura & smussatura rotative — finitura ad A continuo dei raccordi e degli smussi di transizione dove un perno incontra uno spallamento.
• Finitura frontale — rifinisce di fianco le facce trasversali: i fianchi dell'anima e gli spallamenti anulari.
• 2D avvolto — avvolge una contornatura o una tasca attorno al cilindro.
• Contornatura — passate di finitura conformi a livelli di raggio, la controparte rotativa della Z costante a 3 assi, in coppia con la Sgrossatura a livelli. 4 assi simultanei — descritta qui sotto.
• Parallelo & Matita — passate di finitura sulla superficie rotativa; il Parallelo accetta il sovrametallo per una passata di semifinitura.
• Finitura geodetica — contorni geodetici a cresta costante guidati sul fianco stesso, inclinando l'utensile per arrivarci. 4 assi simultanei — descritta qui sotto.
• Limitazione a zone — Parallelo, Matita, Adattiva e Sgrossatura a livelli si eseguono sull'intero pezzo oppure confinate alle facce che selezioni.

4 assi simultanei

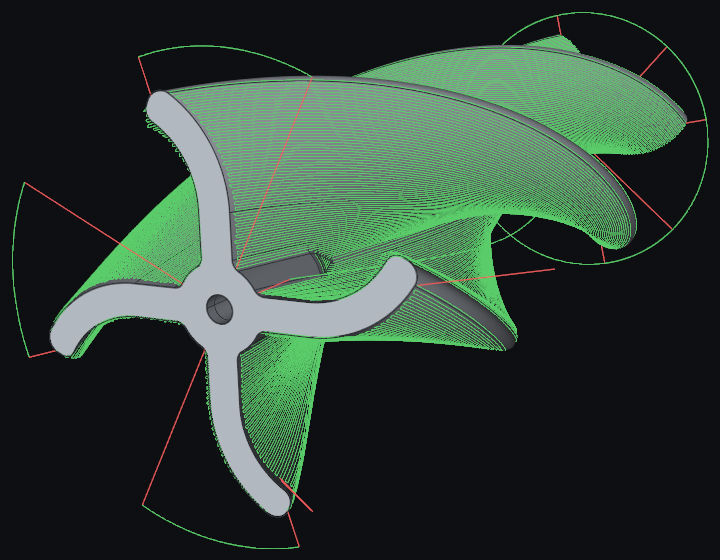

Due operazioni accoppiano X, Y, Z e A su ogni movimento, e affrontano una pala da direzioni opposte. La Contornatura taglia il pezzo con cilindri attorno all'asse di rotazione e percorre l'iso-linea conforme a ogni raggio decrescente — la risposta rotativa a una finitura a Z costante a 3 assi, in coppia con la Sgrossatura a livelli. Una pala è un'isola attorno a cui il contorno gira, mai uno spigolo che attraversa. La Finitura geodetica guida contorni geodetici a cresta costante sul fianco stesso, mantenendo una cresta uniforme dove la curvatura cambia.

Entrambe ti lasciano regolare di quanto l'utensile può inclinarsi rispetto all'asse di rotazione per raggiungere un fianco inclinato o in ombra, e ogni posa inclinata è certificata contro le collisioni. Trattano l'angolo di contatto in modo diverso. La Contornatura prende una finestra — un limite contro la bruciatura in basso, dove la velocità di taglio si annulla verso la punta, e un limite contro il sovrataglio in alto — e ripone i contatti fuori finestra attorno a un centro sfera fisso, così il taglio in sé non si sposta. La Geodetica prende un unico angolo preferito e lo tiene come preferenza, con la penetrazione come vincolo rigido.

Quello che hanno in comune è l'onestà. Entrambe usano lo stesso identico oracolo di collisione, e ciò che l'utensile davvero non può raggiungere viene rifilato e segnalato — mai tenuto in silenzio.

Simultanei. Certificati contro le collisioni. Nessun sovrataglio silenzioso.

Verificato prima di tagliare

Il flusso di lavoro

1. Importaun solido STEP — o una mesh, per le operazioni manuali
2. Orientamentocollocalo sulla macchina
3. Preparazionegrezzo e origine di lavoro
4. Lavorazionericonosci, conferma, simula
5. PostG-code standard per la tua macchina

Formati, macchine & requisiti
